Biotechnologie : quels besoins thermiques pour les laboratoires de nouvelle génération ?

Pourquoi les laboratoires biotech modernes exigent-ils une précision thermique accrue ?

L’évolution technologique du secteur biotechnologique s’est accompagnée d’une sensibilité croissante aux variations environnementales. Les cultures cellulaires avancées, qui constituent aujourd’hui le cœur de nombreux process de bioproduction pharmaceutique, réagissent à des écarts de température autrefois considérés comme négligeables. Une dérive de quelques dixièmes de degré suffit à compromettre la viabilité cellulaire ou à altérer l’expression de protéines recombinantes. Cette fragilité nouvelle impose aux infrastructures une précision sans précédent.

Prenons une situation classique : un laboratoire de microbiologie traditionnel se transforme en unité de bioproduction cellulaire. Le dimensionnement initial, prévu pour une ambiance générale de 20°C ±2°C, ne suffit plus face aux exigences des nouveaux bioréacteurs (37°C ±0.3°C pour incubateurs, 18-22°C ±0.5°C pour salles de manipulation). Les zones de stockage réfrigéré ne tolèrent aucune excursion thermique au-delà de la plage réglementaire, tandis que l’installation existante montre rapidement ses limites : dérives thermiques en période estivale, incapacité à absorber les pics de charge, absence de traçabilité continue des températures.

Là où un simple groupe froid et une climatisation basique pouvaient suffire il y a dix ans, les installations actuelles nécessitent des échangeurs thermiques performants, des systèmes de régulation PID et une supervision centralisée, évolution directement imposée par le durcissement réglementaire récent. Le cadre normatif a en effet connu une mutation significative. Comme l’indique EudraLex Volume 4 dans son cadre européen, l’annexe 1 révisée des Bonnes Pratiques de Fabrication est entrée en vigueur le 25 août 2023 pour tous les médicaments stériles fabriqués dans l’Union européenne ainsi que pour les produits importés. Cette révision introduit de nouvelles exigences en matière de maîtrise de la contamination, incluant explicitement le contrôle thermique des environnements de production. En France, l’ANSM a officialisé cette transposition en mai 2024, levant toute ambiguïté sur son opposabilité juridique. Les audits de conformité sanctionnent désormais systématiquement les installations incapables de démontrer une maîtrise thermique documentée et traçable.

Cartographie des besoins thermiques selon les zones opérationnelles

Un laboratoire biotechnologique moderne ne se résume pas à une température unique appliquée uniformément. Chaque zone fonctionnelle impose ses propres contraintes, déterminées par la nature des opérations qui s’y déroulent. Dimensionner correctement une installation thermique nécessite donc une approche segmentée, prenant en compte non seulement la température cible, mais aussi la stabilité requise, l’hygrométrie acceptable et la charge thermique à évacuer. Le tableau ci-dessous synthétise les exigences par type de zone, permettant d’établir un cahier des charges précis pour les équipements de régulation.

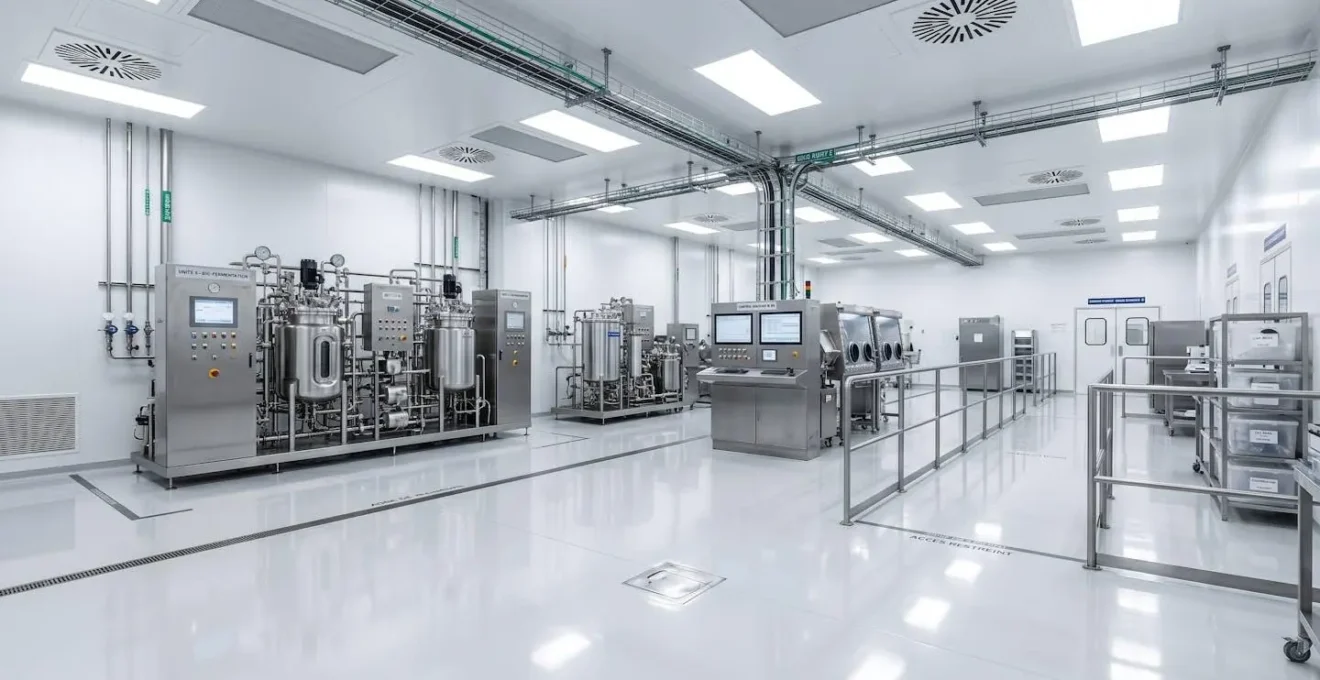

Les salles de production constituent le cœur sensible de tout laboratoire biotech. La plage de température généralement observée se situe entre 18 et 22°C, avec une exigence de stabilité très stricte. Les cultures cellulaires, en particulier, ne tolèrent que des variations mineures : au-delà d’une oscillation de ±0.5°C, le risque de dérive de croissance ou d’altération du métabolisme cellulaire devient significatif. Cette sensibilité s’explique par la nature même des réactions enzymatiques en jeu, dont les cinétiques dépendent directement de la température ambiante. Toute excursion thermique non contrôlée peut entraîner une perte de lot, représentant plusieurs semaines de production et un coût économique considérable.

Le stockage des réactifs et échantillons biologiques impose des contraintes encore plus strictes. La plage réglementaire de 2 à 8°C pour les produits réfrigérés ne souffre aucune approximation : une excursion au-delà de 8°C, même brève, peut dégrader irréversiblement certains réactifs sensibles ou compromettre la stabilité d’échantillons biologiques. Les congélateurs dédiés (-20°C ou -80°C selon les applications) doivent eux aussi maintenir une continuité absolue de la chaîne du froid. L’absence de système de secours ou de redondance thermique constitue l’une des vulnérabilités les plus fréquemment relevées lors des audits de conformité BPF.

Les espaces dédiés à l’instrumentation analytique (spectromètres, microscopes, chromatographes) nécessitent eux aussi une régulation attentive. La plage habituelle de 20 à 24°C avec une stabilité de ±1°C vise à protéger des équipements coûteux contre les chocs thermiques susceptibles de dérégler leurs composants optiques ou électroniques. Une climatisation défaillante ou surdimensionnée génère des cycles marche/arrêt brutaux, source de contraintes mécaniques répétées. Les retours d’expérience démontrent que ce type de défaut réduit significativement la durée de vie des appareils et augmente la fréquence des recalibrations nécessaires.

Charges thermiques réelles : au-delà des températures affichées

Maintenir une température stable ne se résume pas à régler un thermostat. La vraie difficulté réside dans l’évacuation des charges thermiques générées par l’activité du laboratoire. Un bioréacteur de cent litres en phase de fermentation active peut dégager plusieurs kilowatts de chaleur, auxquels s’ajoutent les apports des équipements auxiliaires (pompes, agitateurs, éclairage LED), l’activité métabolique des cultures elles-mêmes et la présence des opérateurs. Sous-estimer ces sources de chaleur lors du dimensionnement des échangeurs ou des centrales de traitement d’air conduit invariablement à des installations en sur-régime permanent, incapables d’assurer la stabilité thermique requise.

La charge thermique réelle dépasse fréquemment de 20 à 30% les calculs théoriques initiaux, du fait d’apports secondaires omis (automates, onduleurs, systèmes de filtration) et de pics thermiques en phases critiques. Comptez généralement plusieurs dizaines de kilowatts à évacuer pour une surface de cent mètres carrés en zone de bioproduction intensive.

Prenons le cas d’une unité de bioproduction cellulaire en phase d’extension. L’étude thermique initiale, réalisée sur la base des fiches techniques des bioréacteurs, aboutissait à un dimensionnement de groupe froid de quinze kilowatts. Après mise en service, les enregistrements de température révélaient des dérives récurrentes en milieu d’après-midi, avec des excursions atteignant +1.5°C au-delà de la consigne. L’audit technique a mis en évidence que la charge réelle culminait à vingt kilowatts en période estivale, du fait de l’ensoleillement des façades vitrées et de l’apport thermique de nouveaux équipements de filtration non pris en compte lors du calcul initial. Le remplacement de l’échangeur par un modèle de puissance supérieure et l’ajout d’une régulation PID ont permis de restaurer la stabilité thermique, mais au prix d’un investissement correctif évitable.

Face à cette complexité de dimensionnement, faire appel à un spécialiste des échangeurs thermiques sur mesure devient déterminant. Des acteurs comme Hecomodo accompagnent les laboratoires biotechnologiques dans le choix et la conception d’équipements adaptés aux contraintes sanitaires et thermiques spécifiques du secteur. Leur expertise en dimensionnement technique permet d’éviter les erreurs de sous-estimation de charge et de garantir une installation pérenne, conforme aux exigences BPF.

Technologies et équipements pour répondre aux contraintes biotech

Face à ces exigences strictes, quelles solutions techniques permettent de garantir la stabilité thermique requise tout en maîtrisant les coûts d’exploitation ? L’expérience des laboratoires ayant récemment mis à niveau leurs installations révèle un constat récurrent : négliger la redondance et la qualité des équipements de régulation conduit à des défaillances coûteuses. Un cas emblématique est celui d’une unité pharmaceutique qui a subi une panne de groupe froid un week-end, entraînant la perte de trois mois de production de lots cellulaires, pour un préjudice économique dépassant les 120000 euros. L’absence de système de secours et l’insuffisance du monitoring à distance avaient empêché toute intervention préventive.

La régulation proportionnelle-intégrale-dérivée, couramment désignée par l’acronyme PID, constitue aujourd’hui la référence pour atteindre une stabilité thermique inférieure à ±0.5°C. Contrairement aux régulations tout-ou-rien classiques, qui génèrent des cycles de marche/arrêt brutaux, les algorithmes PID ajustent en continu la puissance de refroidissement ou de chauffage en fonction de l’écart mesuré par rapport à la consigne. Cette modulation fine permet d’éviter les dépassements et les oscillations, garantissant une température stable même en présence de perturbations externes (ouvertures de portes, apports thermiques ponctuels). L’intégration de variateurs de fréquence sur les compresseurs et ventilateurs optimise en outre la consommation énergétique, en adaptant le débit d’air et la puissance frigorifique aux besoins réels.

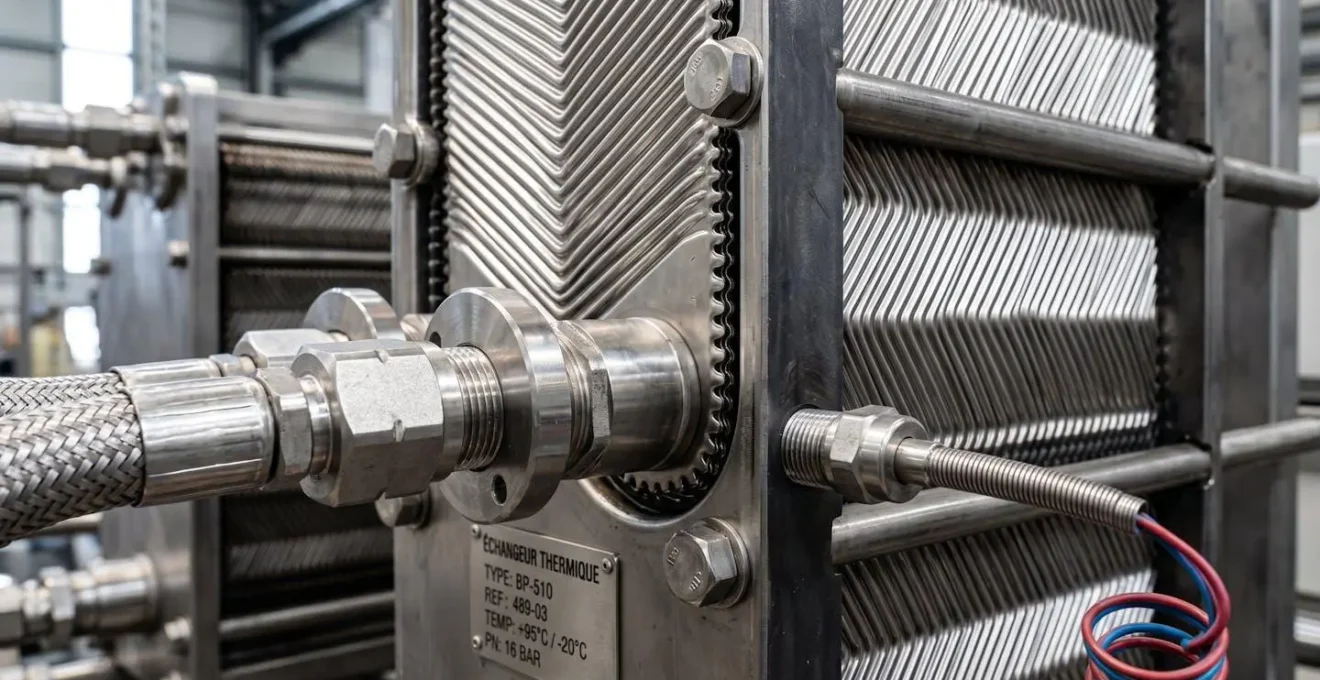

Le choix de l’échangeur thermique conditionne directement la performance et la fiabilité de l’installation. Deux grandes familles coexistent : les échangeurs à plaques et les échangeurs tubulaires. Les premiers offrent un rendement thermique supérieur et un encombrement réduit, mais nécessitent une attention particulière en environnement sanitaire. La compatibilité des matériaux avec les fluides process (inox 316L pour la résistance à la corrosion), la nettoyabilité des surfaces (procédures CIP et SIP) et la traçabilité de fabrication figurent parmi les critères de sélection déterminants. Comme l’explique en détail cet article sur le dimensionnement des échangeurs de chaleur industriels, une analyse précise des débits et des écarts de température permet d’optimiser le choix du modèle et d’éviter les surdimensionnements coûteux.

Les retours d’expérience industriels convergent sur l’importance de privilégier des équipements sur mesure plutôt que des solutions standard inadaptées. Un échangeur correctement dimensionné fonctionne dans sa plage optimale de rendement, consomme moins d’énergie et nécessite moins d’interventions de maintenance. À l’inverse, un équipement sous-dimensionné travaille en permanence à pleine charge, s’use prématurément et peine à garantir la stabilité thermique lors des pics de demande. La durée de vie d’un échangeur de qualité industrielle en inox, entretenu selon les préconisations (détartrage annuel, inspection visuelle semestrielle), se compte généralement en plusieurs décennies.

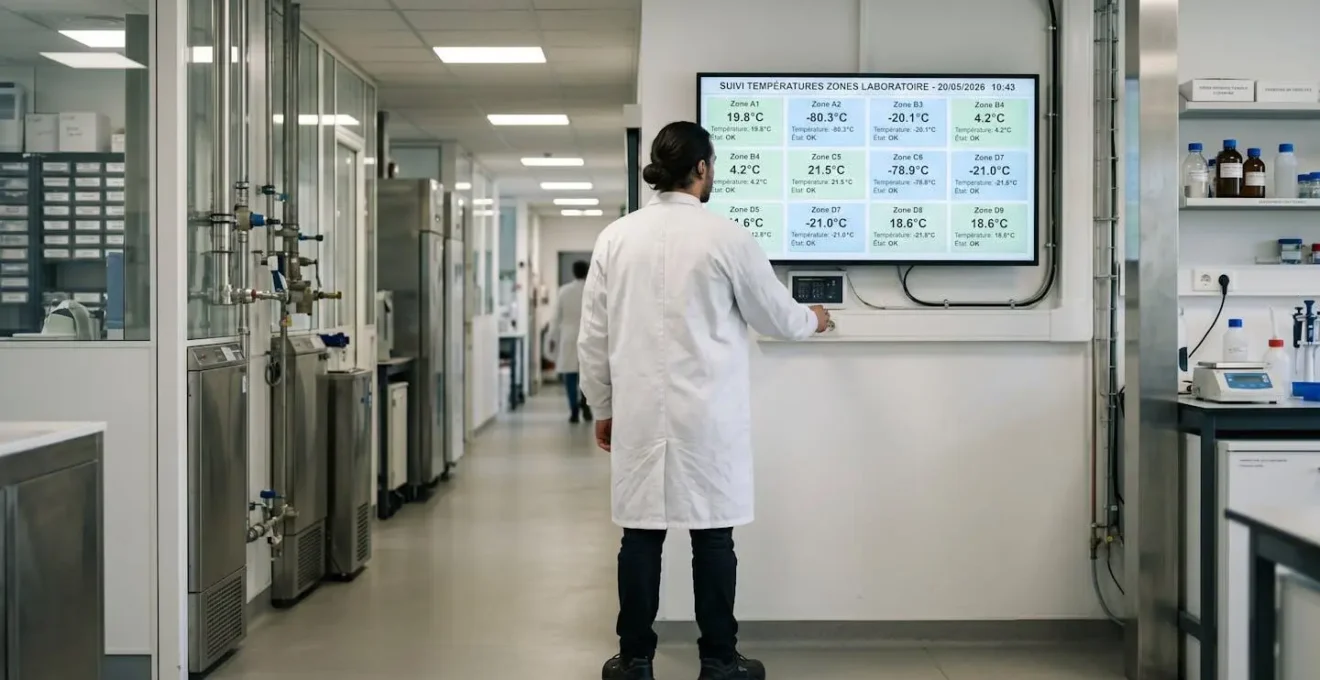

La conformité aux Bonnes Pratiques de Fabrication impose une traçabilité thermique continue et infalsifiable. Selon le Guide BPF 2024 de l’ANSM, les paramètres critiques tels que la température doivent être mesurés, enregistrés et archivés pour un usage ultérieur, avec des durées de conservation pouvant atteindre dix-huit ans ou davantage selon les exigences sectorielles. Cette obligation exclut les relevés manuels et les enregistreurs papier, désormais considérés comme obsolètes et non conformes. Les systèmes de supervision centralisée (BMS – Building Management System) s’imposent comme la norme : sondes connectées, enregistrement numérique horodaté, génération automatique d’alertes en cas de dépassement de seuil, archivage sécurisé avec piste d’audit électronique.

Comme le souligne une analyse publiée par Salles Propres, la publication officielle par l’ANSM en mai 2024 de la transposition française de l’annexe 1 des BPF a levé toute ambiguïté sur l’opposabilité juridique de ces exigences. Les audits réglementaires vérifient systématiquement la présence et le fonctionnement de ces dispositifs de traçabilité. L’absence de preuves documentées d’une maîtrise thermique continue constitue une non-conformité critique susceptible d’entraîner des sanctions allant de la mise en demeure à la suspension d’autorisation de fabrication.
